Tutorial: CAIXA DE EMENDA ÓPTICA AÉREA/SUBTERRÂNEA - CEOG 144F

A Caixa de Emenda Ótica FIBRACEM foi desenvolvida para ser utilizada em cabos pressurizados ou não, aéreos, subterrâneos ou diretamente enterrados.

A Caixa de Emenda Ótica FIBRACEM é constituída por uma configuração unidirecional de entrada de cabos, uma entrada oval para dois cabos com diâmetro de 7 a 18 mm e 5 entradas redondas para cabos derivados com diâmetro de 3 a 14 mm. As entradas dos cabos são seladas através de grommets, e a junção da base com a cúpula ocorre por sistema mecânico.

---

Componentes:

- Base

- Cúpula

- Bandeja para organização das fibras

- Grommet para vedação dos cabos

- Etiqueta para identificação

- Anel de vedação base/cúpula

- Fechamento mecânico base/cúpula

- Abraçadeira plástica

- Fita de velcro

- Sache de álcool

- Sache graxa de silicone

- Kit de reentrada

- Suporte aéreo fixação

- Kit para derivação

- Kit de reentrada

- Fita de medição (fita PI)

Opções:

- Protetor de emenda

- Bandeja de emenda plástica

- Suporte subterrâneo

Ferramentas necessárias na instalação da Caixa de Emenda Fibracem:

- Cortador de tubos de fibra

- Chave de fenda, faca para abrir cabo e trena.

- Material para limpeza das fibras: álcool isopropílico, papel toalha, entre outros.

Instalação da caixa:

Antes de iniciar a instalação destrave a abraçadeira da CEO FIBRACEM .

Preparação do cabo:

*Nota importante: Caixa de emenda com sistema de vedação por grommet, NÃO PODE SER LIXADA.

Preparando o cabo para sangria:

Marcar o cabo no centro da abertura e remover a capa à direita e à esquerda por uma distancia de 1 (um) metro, achar o centro da inversão dos tubos e marcar o cabo a (1,62) metros à direita e à esquerda deste ponto.

Nota: O término da abertura da capa do cabo deve coincidir com o centro da inversão dos tubos nas posições A e B, mesmo que fique um pouco antes ou depois da marca.

Preparação de cabos com a ponta livre:

Marcar 1,80 metro da extremidade e remover a capa. Cortar o elemento de tração a 10 cm da capa do cabo.

ABERTURA DO CABO EM METROS

Cabo com sangria - 3,24

Cabo com ponta livre - 1,80

Preparação dos Grommets:

Definição dos grommets:

Envolva a fita de medição (inclusa no kit) ao redor do cabo, e verifique conforme a tabela abaixo, o diâmetro indicado do grommet.

Procedimento de montagem dos Grommets:

Limpeza dos cabos

Com o lenço umidecido com álcool que acompanha o produto, limpe aproximadamente 30 cm do cabo, eliminando completamente a sujeira e oleosidade.

Montagem do grommet na porta oval.

Usando uma tesoura/estilete (não fornecido), faça um corte contínuo no grommet, para inserção dos cabos. Usar este procedimento apenas quando usar cabos para sangria, em cabo de ponta aberta, faça a inserção do grommet pela extremidade do cabo.

                          Cortar grommet (somente em cabo para sangria).

                                              Cabo para sangria.

Cabo ponta aberta.

Aplicar uma camada fina de graxa de silicone (fornecida no kit) no furo e na superfície externa do grommet.



*Fixe o elemento de tração do cabo na estrutura da caixa de emenda.

Encaixe a chapa de aperto (furo sem rosca) no cabo, e em seguida, insira o grommet, deixando no máximo 2 cm da capa do cabo, inserir na base da caixa o grommet até que fique totalmente no interior da cavidade.

Posicionar no lado interno da caixa a outra chapa de aperto (furos com rosca M6), use os parafusos tipo allen e aperte com o uso de uma chave (fornecida no kit).

*Após este procedimento, fixe as porcas de travamento nos parafusos M6

Colocação dos cabos para derivação:

Usando uma ferramenta manual chave de fenda (não fornecida), quebre a membrana da base, liberando a porta de derivação para colocação dos cabos.

NOTA: Após a quebra da membrana da porta de derivação, retira-se a rebarba do furo com um estilete, faca ou lixa.

Pegue o grommet selecionado e aplique uma fina camada de graxa nos furos e extremidades externas

ATENÇÃO NESTE PROCESSO

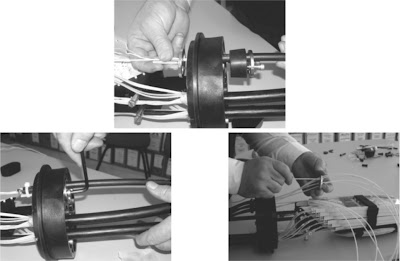

1° - Inserir no cabo a chapa de aperto (furo para o parafuso sem rosca);

2° - Inserir o cabo, deixando-o a amostra 5 cm da capa do cabo;

3° - Posicionar no lado interno da caixa a outra chapa de aperto (furos com rosca M6),use os parafusos tipo ALLEN e aperte com o uso de uma chave (fornecida no kit);

4° - Fixe o "amarra aramida" no parafuso do grommet;

5° - Passe os fios no rasgo e fixe a porca M8 para travamento das aramidas.

Fixe os tubos loose com as abraçadeiras plásticas fornecidas, usando 2 abraçadeiras em cada lado da bandeja. Deposite as fibras na bandeja. Siga o mesmo procedimento para as próximas bandejas. Assim que os tubos loose forem fixados na bandeja, corte as fibras da seguinte forma:

 Cabo 1 - Fibras de 1 a 12:146 cm

             - Fibras de 13 a 24: 126 cm

Cabo 2 - Fibras de 1 a 12: 126 cm

             - Fibras de 13 a 24: 146 cm

Cada bandeja acomoda até 24 emendas por fusão sendo uma sobre a outra. Após realizar as emendas, armazene as fibras ao redor dos arcos e as emendas nas canaletas, conforme a figura ao lado.

Instale a tampa plástica protetora. Siga o mesmo procedimento para as demais bandejas. Após o término, juntar as bandejas e prendê-las com a fita de velcro.

Fixação da Caixa de Emenda Fibracem:

Fixação aérea na cordoalha:

Usando o suporte aéreo, fixe a caixa na cordoalha como indicado na imagem ao lado. Acomode a sobra de cabo conforme critério da companhia.

Fixação no poste:

Após fixar o suporte na caixa de emenda (sem o prensa cordoalha e o parafuso),fixe a caixa  no poste usando fita de aço ou abraçadeira BAP, conforme indicado na imagem abaixo.

Fixação em caixa subterrânea:

Após fazer as emendas, retorne os cabos à posição anterior. Posicione a cabeça do parafuso (fornecido no suporte) no furo da barra existente na caixa subterrânea e gire para a direita até encaixar, ficando na posição diagonal. Posicione os rasgos da barra nos parafusos e prenda na horizontal com as porcas (fornecidas com o suporte).

Posicione a Caixa de Emenda Fibracem no centro da barra e prenda na posição indicada, utilizando abraçadeiras no suporte.

Para mais informações sobre o produto consulte sua ficha técnica ou o catálogo de produtos disponível no site www.fibracem.com

Conheça os produtos relacionados clicando no link Caixa de Emenda Óptica

Atenção: Todas as informações aqui presentes podem ser alteradas sem aviso prévio. Consulte a Fibracem na hora de fazer a compra do produto e solicite seu manual atualizado.
